Ако работите с магнити, магнитни сепаратори, двигатели, високоговорители или магнитни възли, често може да видите стойността на Гаус в чертежи, протоколи от тестове или спецификации на продукта. За производителите на магнити и екипите за контрол на качеството гаусметърът е обичаен инструмент, използван след производството за проверка на повърхностното магнитно поле или плътността на магнитния поток, преди продуктите да бъдат доставени.
Но разчитането на Гаус не винаги е лесно за разбиране.
Може да се чудите какво всъщност измерва гаусметърът, как сондата разчита магнитното поле и защо числото се променя, когато позицията на сондата или разстоянието се променят. Тази статия обяснява какво представлява гаусометърът, как работи и къде обикновено се използва.
Какво е гаусов метър?
Гаусов метъре инструмент, използван за измерване на силата на магнитното поле или плътността на магнитния поток. Нарича се още гаусметър или измервател на магнитно поле.
Можете да използвате гаусометър за проверка на магнити, магнитни материали, магнитни сепаратори, двигатели, високоговорители, бобини и части с остатъчен магнетизъм. При производствена или инспекционна работа ви помага да прочетете стойността на магнитното поле в конкретна тестова точка.
Отчитането обикновено се показва в гаус, милитесла или тесла, в зависимост от настройката на измервателния уред и модела.
TM-801EXP Тестер за магнетизъм Tesla
Изпратете запитване сега
WT103 Магнитен детектор на гаусметър
Изпратете запитване сега
Как работи гаусовият метър?
Гаусметър измерва силата на магнитното поле чрез сензорна сонда. Когато поставите сондата в магнитно поле, тя произвежда малко напрежение. Глюкомерът отчита този сигнал и го преобразува в полева стойност, обикновено показана в гаус, милитесла или тесла.
Ето защо тестовата точка има значение. Ако преместите сондата през същия магнит, отчитането може да се промени.
Сонда на Хол и откриване на магнитно поле
Повечето гаусометри използват сонда на Хол. Сондата на Хол усеща магнитното поле в точката, където е поставена, и изпраща сигнала към дисплея.
Посоката, позицията и разстоянието на сондата от магнитната повърхност могат да повлияят на отчитането, така че трябва да се постави внимателно по време на измерване.
Гаус метър срещу тесла метър срещу магнитометър
| Артикул | Гаус метър | Тесла метър | Магнитометър |
|---|---|---|---|
| Основен дисплей | Обикновено Гаус | Обикновено тесла или милитесла | Зависи от инструмента |
| Обща употреба | Проверка на магнити, магнитни сепаратори и остатъчен магнетизъм | Измерване на по-силни или по-широкообхватни-магнитни полета | Общо измерване на магнитното поле |
| Тип потребител | Фабричен QC, доставчици на магнити, потребители на оборудване | Лаборатории, инженери, потребители за индустриални тестове | Изследвания, навигация, геофизика, инспекция или промишлена употреба |
| Стил на четене | По-често при проверка на магнитни продукти | По-често, когато се изискват единици SI | Може да бъде прост или силно технически |
| Практическа разлика | По-лесно за разбиране за много купувачи на магнити | По-добре, когато са необходими стойности на Tesla или mT | По-широк термин, а не един фиксиран тип продукт |
Гаусометърът и тесламетърът може да са много сходни по хардуер. Основната разлика често е дисплейната единица и обхватът на измерване. Магнитометърът е по-широкото име.
Какво измерва гаусметърът?
Гаусметърът измерва плътността на магнитния поток, често наричана сила на магнитното поле в ежедневната употреба. Той не измерва директно силата на теглене, силата на задържане или пълното качество на магнита. Той ви казва само стойността на магнитното поле в точката, където е поставена сондата.
Гаус, Милитесла и Тесла
Гаус, милитесла и тесла са общи единици за отчитане на магнитното поле. многоцифрови гаус метриви позволяват да превключвате между тези единици в зависимост от доклада или стандарта, който трябва да следвате.
DC магнитно поле
DC магнитните полета са стабилни полета. Можете да ги измервате върху постоянни магнити, магнитни сепаратори, магнитни патронници или части с остатъчен магнетизъм.
AC магнитно поле
AC магнитните полета се променят с времето. Те могат да се появят около бобини, двигатели или електромагнитни устройства. Не всеки гаусметър може да измерва AC полета, така че първо трябва да проверите функцията на измервателния уред.
Магнитна полярност
Някои гаус метри могат също да показват магнитна полярност. Това ви помага да определите дали тестваната зона е по-близо до северния или южния полюс.
Основни части на гаус метър
Гаусометърът не е просто дисплей. Обикновено включва сонда, дисплей и частите, необходими за свързване и захранване на инструмента.
Сонда или сензор
Сондата, наричана още сензор, е частта, която открива магнитното поле. Обикновено е малък и чувствителен. Някои сонди са направени за повърхностно измерване, докато други са оформени за тесни междини или специални зони за изпитване.
Дисплей
Дисплеят получава сигнала от сондата и показва показанията. В зависимост от модела може да показва гаус, милитесла, тесла, полярност, пикова стойност или стойност на задържане.
Кабел и захранване
Много гаусометри използват кабел за свързване на сондата към корпуса на измервателния уред. Инструментът може да се захранва от батерии, адаптер или USB захранване. Тези подробности зависят от модела и работната настройка.
Често използвани гаус метри
Гаусометрите се използват, когато имате нужда от отчитане на магнитното поле вместо визуална проверка или проста преценка за преминаване/неуспех. Може да ги видите при производство на магнити, инспекция на оборудване, контрол на качеството и поддръжка.
Измерване на постоянни магнити
Можете да използвате гаусометър, за да проверите постоянните магнити след производството или преди сглобяването. Често се използва за проверки на повърхностното магнитно поле, проверки на полюсната площ и сравнение на партиди.
Проверка на магнитни сепаратори

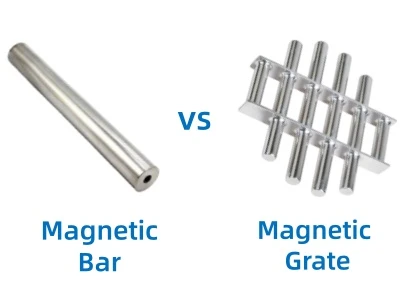

За магнитни сепаратори се използва гаусометър за проверка на повърхностното поле на магнитни пръти,магнитни решетки, магнити за чекмеджета, магнитни патронниции други части за магнитно разделяне. Това помага да се потвърди дали магнитната зона съответства на очакваната точка на проверка.
Тестване на двигатели и високоговорители
Моторите, високоговорителите и намотките използват магнитни полета по различни начини. Гаусметър може да се използва по време на проверка, ремонт или тестване на продукта, когато трябва да проверите магнитното поле около тези части.
Измерване на остатъчния магнетизъм
След машинна обработка, заваряване, шлайфане или демагнетизиране, някои метални части може все още да имат остатъчен магнетизъм. Гаусметърът може да ви помогне да проверите дали на повърхността остава магнитно поле.
Инспекция на магнитни материали
Доставчиците на магнити, фабриките за OEM и екипите за контрол на качеството могат да използват гаусометри за входящи проверки на материали или окончателна проверка. Четенето е полезно, но не трябва да се третира като единствения начин за преценка на качеството на магнитния материал.

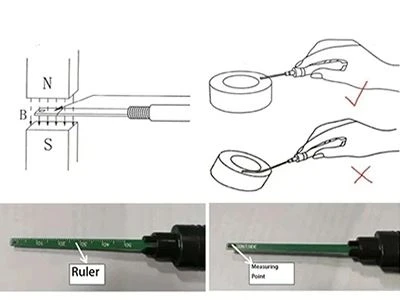

Как да използвате правилно гаусметър
Използването на гаусометър е по-лесно, когато методът на изпитване е последователен. Отчитането може да се промени, ако позицията, ъгълът или разстоянието на сондата се променят.
● Подгответе измервателния уред:Включете гауметъра и проверете дали има нужда от настройка на нула или калибриране. Изберете правилната единица или режим, като Гаус, милитесла, Тесла, AC или DC, въз основа на полето, което трябва да проверите.
● Поставете сондата правилно:Дръжте сондата стабилно и поставете правилната чувствителна страна близо до тестовата точка. За тестване на повърхностно магнитно поле, дръжте сондата плоска и подравнена с зоната на измерване, когато е необходимо.
● Дръжте сондата неподвижна:Не плъзгайте и не накланяйте сондата, докато четете. Малка промяна в разстоянието или ъгъла може да промени стойността.
● Изчакайте стабилно показание:Прочетете дисплея, след като стойността се стабилизира. Ако числото се промени, когато преместите сондата, запишете най-високата или стойността на целевата-позиция въз основа на вашия метод на проверка.
● Запишете тестовата точка:Запишете показанието, единицата, позицията на сондата и местоположението на теста. Това е полезно, когато по-късно сравнявате магнити, магнитни сепаратори или остатъчен магнетизъм.
Какво влияе на показанията на гаусметъра?
Показанията на гаусметъра са лесни за сравняване само когато методът за изпитване е един и същ. Ако двама души тестват един и същ магнит, но използват различни позиции или ъгли на сондата, стойностите може да не съвпадат.
Позиция на сондата
Магнитът няма еднаква стойност на Гаус по цялата повърхност. Центърът, ръбът, ъгълът, полюсната зона и зоната на съединението може да показват различни показания. Когато проверявате партида магнити или магнитни сепаратори, маркирайте една и съща тестова точка всеки път.
Разстояние за измерване
Сондата не винаги стои перфектно на повърхността. Боя, покритие, прах, етикети, ръкави или малка пролука в ръката могат да понижат показанията. Това е често срещано при тестванемагнитни прътиили завършенмагнитни възли.
Ъгъл на сондата
Наклонената сонда може да даде различна стойност от плоската сонда. Ако проверявате повърхностното магнитно поле, дръжте чувствителната страна в същата посока всеки път.
Калибриране
Дрейфът на нулата, ниската батерия, старото калибриране или близките силни магнити могат да направят отчитането нестабилно. Ако стойността изглежда странно, отдалечете се от магнитните части и нулирайте измервателния уред, преди да тествате отново.
Как да изберем правилния гаусметър
Преди да изберете гаусометър, започнете с това, което трябва да тествате. Магнитната повърхност, магнитният сепаратор, моторът, намотката и проверката на остатъчния магнетизъм може да не се нуждаят от същия обхват или тип сонда.
Първо проверете обхвата на измерване. Ако полето е силно, измервателният уред трябва да поддържа по-висок обхват на Гаус или Тесла. Ако трябва да тествате както постоянни магнити, така и електромагнитни устройства, проверете дали измервателният уред поддържа DC, AC или и двете.
Сондата също има значение. Тънка сонда може да бъде полезна за тесни процепи, докато стандартна сонда може да е достатъчна за повърхностни проверки. Трябва също така да разгледате разделителната способност, точността, полярността на дисплея, извеждането на данни, захранването и дали измервателният уред е лесен за държане по време на ежедневна проверка.
Заключение
Гаусметърът е малък инструмент, но е лесно да бъде разбран погрешно, ако погледнете само числото на екрана. Един и същ магнит може да показва различни стойности, когато тестовата точка се промени, така че отчитането винаги трябва да бъде свързано с ясен метод на измерване.
За работа по производство, проверка или поддръжка това прави последователността по-важна от преследването на една единствена висока стойност. Когато тестовата позиция, посоката на сондата и методът на запис са ясни, отчитането на Гаус става много по-полезно за сравнение.
ЧЗВ
Въпрос: Защо показанията ми се различават от доклада на доставчика?
О: Тестовата точка, типът на сондата, разстоянието, единицата и методът на измерване може да са различни. Попитайте дали стойността е измерена на повърхността, в центъра, в областта на полюса или на фиксирано разстояние.
В: Може ли гаусомер да определи дали магнитът е дефектен?
О: Може да помогне за намиране на необичайни стойности на магнитното поле, но не трябва да е единственият метод за проверка. Размерът, покритието, силата на издърпване, външният вид и тестовете за нанасяне също могат да имат значение.
Въпрос: Може ли гаусметър да провери полярността на магнита преди сглобяване?
A: Да. Ако измервателният уред поддържа показване на полярността, той може да помогне за потвърждаване на посоката на северния и южния полюс преди сглобяване или инсталиране.
Въпрос: Може ли да се използва гаусомер на много малки магнити?
О: Да, но размерът на сондата има значение. Ако магнитът е много малък, голяма сонда може да осредни полето върху по-широка област и да даде по-малко полезни показания.
В: Достатъчен ли е гаус на повърхността за контрол на качеството на магнита?
О: Не винаги. Повърхностният гаус е полезен, но някои проекти също изискват проверки на размера, проверки на покритието, тест-сила на издърпване или тестване на приложението.
