Инсталирането на магнит с кръстосана лента не означава само поставяне на магнит над конвейер. Инсталацията пряко влияе върху това колко добре системата може да отстрани отпадъчния метал от материалния поток. В много случаи лошата производителност на разделяне е причинена от проблеми с монтажа, а не от самия магнит. Малките подробности за настройката могат да направят забележима разлика.
Ако височината на окачването е неправилна, магнитното поле може да не достигне достатъчно дълбоко в товара. Ако ширината или позиционирането на магнита не съответства на конвейера, металните частици могат да преминат без да бъдат уловени. Тези проблеми често се появяват след промени в скоростта на конвейера, дълбочината на материала или разположението на инсталацията.
Разбирането на няколко ключови фактора за инсталиране може да ви помогне да подобрите ефективността на възстановяването, да намалите изтичането на метал и да поддържате системата да работи по-последователно във времето.
Какво представлява кръстосаният магнит?

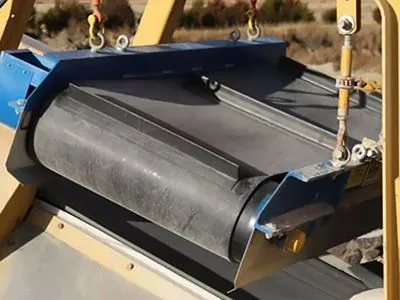

Магнит с напречен колан, наричан още надлентов магнит, е само{0}}почистващ се магнитен сепаратор, монтиран над конвейерна лента, за автоматично отстраняване на черни метали от движещи се потоци материали. Обикновено се използва в индустрии като рециклиране, минно дело, инертни материали, обработка на дърво и обработка на насипни материали.
Системата е монтирана напречно на конвейера, откъдето идва и името.
Самопочистващ се{0}}магнитен сепаратор
Изпратете запитване сега
Самопочистващ се{0}}магнитен сепаратор
Изпратете запитване сега
Типичният магнит с кръстосана лента включва магнитен блок, само-почистващ се колан, ролки и опорна рамка. Докато материалът преминава отдолу, железните замърсители се издигат от потока на продукта от магнитното поле. След това самопочистващата се лента отвежда уловения метал далеч от конвейера и го изхвърля настрани по време на непрекъсната работа.
Кръстосаните магнити често се използват като защитни системи в производствените линии. Чрез премахване на нежелан метал, преди да достигне до оборудването надолу по веригата, те помагат за намаляване на щетите на оборудването, предотвратяват прекъсвания на обработката и подобряват качеството на материала.
Защо правилната инсталация е важна
Правилното инсталиране на магнит с кръстосана лента засяга повече от просто отстраняване на метал. Начинът, по който системата е позиционирана над конвейера, пряко влияе върху ефективността на възстановяването, работата на лентата и цялостната стабилност на процеса.
Ефективност на възстановяването
Магнитът с кръстосана лента работи най-добре, когато магнитното поле е правилно подравнено с потока на материала. Ако височината на окачването е твърде висока или позиционирането е извън-центъра, някои черни метали може да преминат, без да бъдат уловени.
Дори силен магнит може да загуби ефективност, ако инсталацията не е съобразена с условията на конвейера. Дълбочината на материала също има значение. Дебелият товар може да намали колко дълбоко магнитното поле достига в продуктовия поток.
Ефективност на конвейера и лентата
Инсталирането също влияе върху начина, по който конвейерът и-самопочистващата се лента работят по време на продължителна употреба. Ако зоната на разтоварване е твърде малка или подравняването е неправилно, уловеният метал може да не се изчисти правилно от лентата. С течение на времето това може да доведе до натрупване, неравномерно износване на колана или нестабилна работа.
Съображение #1: Височина на окачването
Височината на окачването е един от най-важните фактори при монтиране на магнит за напречен колан. Дори ако самият магнит е достатъчно силен, производителността на разделяне може да спадне бързо, ако разстоянието от конвейера не е подходящо за обработвания материал.
Защо височината влияе на магнитния обсег
Магнитното поле става по-слабо с увеличаване на разстоянието. Ако магнитът на напречния ремък е монтиран твърде високо над конвейера, полето може да не достигне достатъчно дълбоко в материала, за да повдигне ефективно железните замърсители.
Това е особено важно, когато дълбочината на тежестта се променя по време на работа. Дебелият материален слой може да намали колко лесно металните парчета са изложени на магнитното поле. В тези ситуации действителното работно разстояние е по-голямо, отколкото изглежда на пръв поглед.
Проблеми, причинени от неправилна височина
Ако височината на окачването е твърде висока, по-малките метални частици могат да преминат без да бъдат уловени. Ефективността на възстановяването обикновено пада първо за фини замърсители, тъй като те са по-трудни за изтегляне от по-дълбоко в материалния поток.
Монтирането на магнита твърде ниско създава различни проблеми. Магнитът или само-почистващият се колан може да влезе в контакт с големи парчета материал, което може да доведе до повреда на колана, нестабилна работа или натрупване на материал около системата. Просветът е толкова важен, колкото и магнитната сила.
Регулиране на височината за различни материали
Различните материали изискват различна височина на монтаж. Леките материали с плитко натоварване често могат да се обработват с по-голямо разстояние на окачване, докато плътните или тежки материали може да изискват магнитът да бъде позициониран по-близо до конвейера.
Скоростта на конвейера и размерът на метала също оказват влияние върху настройката. По-големите метални парчета са по-лесни за улавяне от разстояние, докато по-малките замърсители обикновено изискват по-силно поле и по-къса работна междина.
Съображение №2: Ширина на магнита спрямо ширина на конвейера
Правилната височина на окачването не гарантира пълно възстановяване на метала. Връзката между ширината на магнита и ширината на конвейера също влияе върху това каква част от потока материал е действително покрита от магнитното поле по време на работа.
Съвпадение на ширината на магнита с ширината на конвейера
Магнитът на напречната лента трябва да бъде правилно съобразен с ширината на конвейера и натоварването на материала. Ако магнитната зона е твърде тясна, металът близо до ръбовете на конвейера може да не бъде изложен на достатъчно магнитна сила, за да бъде уловен ефективно. Този проблем става по-забележим, когато материалът е неравномерно разпределен по лентата.
В някои заводи конвейерът може да бъде модернизиран или разширен, докато оригиналният магнит на кръстосаната лента остава на мястото си. Дори ако магнитът все още работи, магнитното покритие може вече да не отговаря на условията на конвейера.
По-широките конвейери често изискват по-големи магнити или различни монтажни позиции, за да поддържат постоянна производителност на разделяне.
Площ на изхвърляне и траектория на материала
Зоната за изпразване е друга част от инсталацията, която често се пренебрегва. След като черният метал се издигне от конвейера, той се нуждае от достатъчно пространство, за да се отдели чисто от основния материален поток.
Ако пътят на разтоварване е твърде близо до конвейера или е блокиран от околните структури, уловеният метал може да падне обратно върху лентата, вместо да бъде изхвърлен правилно.
Траекторията на материала също се променя със скоростта на конвейера и размера на метала. По-големите парчета обикновено се отделят по-лесно, докато по-малките или по-леки замърсители могат да следват материалния поток по-дълго, преди да напуснат магнитното поле.
Съображение #3: Позициониране на магнит над конвейера
Дори когато височината на окачването и ширината на магнита са правилни, позиционирането все още влияе върху това колко ефективно магнитът на кръстосаната лента премахва черни метали от конвейера. Малките разлики в подравняването могат да променят начина, по който магнитното поле взаимодейства с материалния поток по време на работа.
Позициониране на централната линия
Централната област на магнита с кръстосана лента обикновено осигурява най-силното и най-стабилно магнитно поле. Поради това магнитът трябва да бъде подравнен възможно най-близо до центъра на конвейера и основния материален поток.
Ако материалният поток е концентриран по-силно от едната страна на лентата, може да се наложи позиционирането да се коригира леко, за да съответства на действителните работни условия.
Целта е да се постави най-силната част от магнитното поле там, където се очаква да премине най-голямото количество бродящ метал.
Ефекти от-инсталацията извън центъра
Когато магнитът на кръстосаната лента е монтиран твърде далеч на една страна, магнитното покритие през конвейера става неравномерно. Едната страна може да получи силно магнитно излагане, докато противоположната страна има по-слабо разделяне. Това може да доведе до непоследователни резултати от възстановяването с течение на времето.
По-малките железни частици обикновено се засягат първи, защото те изискват по-силно излагане на поле, за да бъдат премахнати от материалното натоварване. В някои случаи операторите може да приемат, че силата на магнита е спаднала, когато действителният проблем е подравняването на инсталацията.
Позициониране и посока на материалния поток
Посоката на потока на материала също влияе върху това как трябва да бъде позициониран магнитът. Скоростта на конвейера, формата на товара и посоката на изпразване влияят върху това как металът се движи през магнитното поле, преди да настъпи разделяне.
Една стабилна настройка трябва да позволи на уловения метал да се отдалечи чисто от основния продуктов поток без смущения от околните структури или връщащия се материал.
Позиционирането не е само в това къде магнитът се намира над конвейера. Става въпрос и за това как работи целият път на разделяне по време на непрекъсната работа.
Често срещани грешки при инсталиране, които трябва да избягвате
Дори правилно избран магнит с напречен ремък може да загуби ефективност, ако се пренебрегнат обичайните подробности за монтажа. Много дългосрочни-проблеми с производителността са свързани с промени около конвейерната система, а не със самия магнит.
Пренебрегване на промените в конвейера
Условията на конвейера често се променят с времето. Скоростта на лентата може да се увеличи, ширината на конвейера може да бъде променена или натоварването на материала може да стане по-дълбоко от преди. Ако първоначалната позиция на магнита и височината на окачването не се регулират след тези промени, ефективността на възстановяване може постепенно да намалее.
В някои случаи магнитът все още работи нормално, но работните условия вече не са същите като при първоначалното му инсталиране.
Липса на място за поддръжка
Мястото за поддръжка е друг детайл, който понякога се пренебрегва по време на монтажа. Ако магнитът на кръстосания ремък е монтиран твърде близо до околното оборудване или структурни опори, почистването и проверката стават по-трудни.
Ограниченият достъп също може да повлияе на проследяването на колана и ефективността на изпразване по време на работа. Система, която е трудна за поддръжка, обикновено става по-трудна за последователно функциониране с течение на времето.
Неравномерно материално натоварване
Неравномерното натоварване на материала може да намали консистенцията на разделяне по конвейера. Когато по-голямата част от материала протича през едната страна на лентата, магнитното поле може да не се използва равномерно в цялата работна площ. Това може да доведе до пропуснати замърсители и нестабилни резултати от възстановяването, особено когато по-малки железни частици се смесват в потока от материали.
Контролен списък за инсталиране на кръстосани магнити
Преди да започнете работа, е полезно да прегледате няколко ключови точки на монтаж, за да се уверите, че магнитът на напречния ремък е правилно съобразен с конвейера и условията на материала. Малки корекции по време на инсталацията могат да подобрят-дългосрочната ефективност на разделяне и да намалят проблемите при работа по-късно.
| Инсталационен елемент | Какво да проверите |
|---|---|
| Височина на окачване | Магнитът е монтиран на правилното работно разстояние от конвейера |
| Съвпадение на ширината на конвейера | Магнитното покритие е подходящо за цялата ширина на конвейера |
| Магнитно позициониране | Магнитът е подравнен с центъра на материалния поток |
| Зона за изхвърляне | Достатъчно място за чистото изпразване на отстранения метал |
| Дълбочина на материалното натоварване | Материалният слой е в рамките на ефективния магнитен обхват |
| Проследяване на колана | Самопочистващата се лента- работи гладко, без да се отклонява |
| Структурен просвет | Никакви близки структури не пречат на работата или поддръжката |
| Промени на конвейера | Инсталирането все още е подходящо след промени в скоростта или ширината |
Приложения на кръстосани магнити в различни индустрии
Магнитите с кръстосани ремъци се използват в много индустрии, но условията за монтаж не винаги са еднакви. Типът материал, скоростта на конвейера и дълбочината на товара могат да повлияят на това как системата трябва да бъде позиционирана над конвейера.
Рециклиране и обработка на скрап
В заводите за рециклиране материалните потоци често са неравномерни и непредвидими. Железните замърсители могат да варират от малки метални фрагменти до по-големи парчета скрап. Магнитите с напречен ремък в тези среди обикновено се нуждаят от гъвкаво позициониране и достатъчно пространство за разтоварване, за да се справят постоянно с потока от смесени материали.
Минно дело и инертни материали
Операциите по добив и инертни материали обикновено включват тежки материали и по-големи дълбочини. При тези условия височината на окачването става особено важна, тъй като магнитното поле трябва да достигне през по-дебел слой материал. Прахът, вибрациите и непрекъснатата работа също поставят по-високи изисквания към цялостната инсталационна настройка.
Преработка на дървесина и биомаса
Дървени стърготини, биомаса и подобни леки материали често се движат с по-високи скорости на конвейера. Въпреки че тежестта може да е по-лека, по-малките железни замърсители все още могат да бъдат трудни за улавяне, ако позиционирането на магнита не е правилно регулирано. Стабилната инсталация спомага за поддържането на постоянна производителност на разделяне без прекъсване на потока на материала.
Заключение
Правилното инсталиране на магнит с напречен ремък не означава само монтиране на оборудването над конвейер. Височината на окачването, ширината на магнита и позиционирането влияят върху това колко ефективно се отстраняват железните замърсители по време на работа. Малките разлики в инсталацията могат да доведат до забележими промени в ефективността на възстановяването с течение на времето.
Най-добрата настройка зависи от действителните условия на работа, включително размер на конвейера, дълбочина на натоварване, материален поток и работна среда. Система, която работи добре в едно приложение, може да изисква корекции в друга производствена линия.Страхотен Magtechпредоставя различни магнитни решения за кръстосани ленти за индустрии като рециклиране, минно дело, инертни материали и обработка на насипни материали, за да отговарят на различни условия на конвейер и материали.
Често задавани въпроси
В: Може ли един магнит с кръстосана лента да работи за различни конвейерни системи?
О: Понякога, но не винаги. Промените в ширината на конвейера, скоростта на лентата или дълбочината на товара могат да повлияят на ефективността на разделяне. Настройка, която работи добре на един конвейер, може да не работи по същия начин на друга линия.
Въпрос: Могат ли кръстосаните магнити да бъдат персонализирани за различни приложения?
A: Да. Фактори като ширина на конвейера, височина на окачването, тип материал и работна среда могат да повлияят на дизайна. Различните индустрии често изискват различни размери на магнити, конфигурации на колани и монтажни оформления.
Въпрос: Могат ли кръстосаните магнити да се справят с мокри или лепкави материали?
О: Да, но мокрите или лепкави материали могат да повлияят на ефективността на разреждането и да увеличат натрупването на материал около системата. В тези среди пространството за инсталиране и достъпът за поддръжка стават по-важни.
В: Винаги ли по-силният магнит е по-добрият избор?
О: Не е задължително. Силата на магнита трябва да съответства на условията на конвейера и потока на материала. В някои случаи височината на инсталиране, позиционирането или разпределението на тежестта имат по-голям ефект върху производителността, отколкото просто увеличаване на магнитната сила.
Въпрос: Защо металът понякога пада обратно върху конвейера, след като бъде уловен?
О: Това обикновено се случва, когато зоната на изхвърляне е твърде малка или траекторията на изхвърляне не е правилно подравнена. Натрупването на материал или лошото позициониране също може да попречи на отделянето на чист метал.
В: Могат ли условията на монтаж да повлияят на износването на оборудването?
A: Да. Лошото подравняване, недостатъчната хлабина или натрупването на материал могат да увеличат напрежението върху ремъците, ролките и околните конвейерни компоненти по време на дългосрочна-работа.
