Независимо дали проектирате мост или изграждате подова плоча, изборът ви между предварително напрегнати и след опънати бетон влияе върху разходите, здравината и безопасността. Предварително напрегнат бетон използва опъната стомана, поставена преди леене. За разлика от това, след напрежението бетон прилага напрежение след бетона. Разбирането на и двата метода ви помага да изберете правилния подход за размера и нуждите на вашия проект. Ще избягвате изненади като напукване, забавяне на графика или допълнителна поддръжка по пътя. Проектите, използващи оптималния бетонен метод, могат да спестят до 20 процента от материали и време за подстригване на строителството по дни. Познаването на тези разлики ви дава увереността да планирате по -интелигентно и да изграждате по -силни.

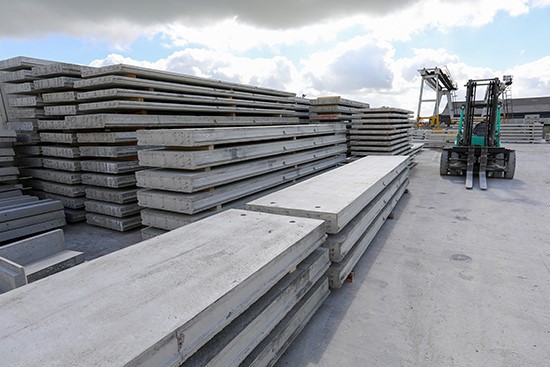

Какво е предварително напрегнат бетон?
Предварителният бетон е метод, който поставя стомана под напрежение, за да укрепи бетона, преди да се сблъска с всяко натоварване. Правейки това, вие помагате на бетона да се съпротивлява на пукнатините и носете по -тежки тежести, без да се огъвате или да се счупвате.
Процес на предварително напрежение
При предварително напрежение стоманените нишки се разтягат между котви в леглото за леене. Изсипвате бетон около тези опънати кичури. След като бетонът се втвърди, освобождавате котвите. Стоманата се опитва да съкрати, компресира бетона и заключване в допълнителна здравина.
Свързани срещу неопределени системи
Със свързани системи, фугиращата фугира запълва пространството около нишките след опъване. Тази фугираща смес свързва нишките към бетона, като гарантира, че силите се прехвърлят гладко.
В неопределени системи всяка нишка остава покрита с мазнини и обвита в пластмаса. Напредките могат да се движат леко, което спомага за усвояването на свиването и температурните промени, без да причинява пукнатини.
Общи приложения
Ще намерите предварително напрегнат бетон в мостови носачи, където дългите разстояния се нуждаят от допълнителна подкрепа. Той също се появява в подови плочи за гаражи за паркиране, намалявайки пукнатините при интензивен трафик. Големите резервоари за съхранение също се възползват, тъй като силата на натиск държи стените плътно от течове.

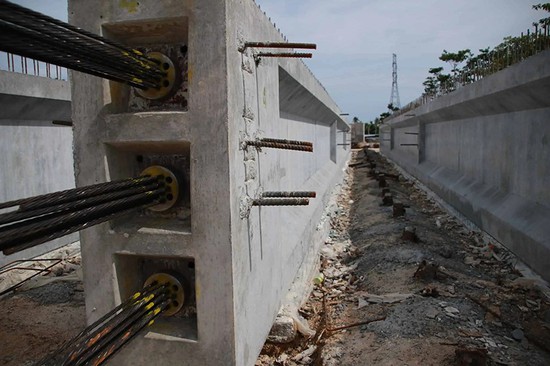

Какво е бетон след напрегнато?
Бетонът след напрежение е техника, при която добавяте напрежение, след като бетонът се втвърдява. Вместо да разтягате стомана, преди да излеете, хвърляте бетон с празни канали. След като бетонът достигне здравина, вие пробивате стоманени сухожилия през тези канали, издърпайте ги здраво и ги закотвите, за да компресирате плочата или гредата.
Работен поток след напрежение
Първо, вие поставяте пластмасови или метални канали във формата си. Изсипвате и излекувате бетона нормално. След като достигне определената сила-обикновено 75–85 процента от нейната дизайнерска якост-ти вмъкнете стоманени нишки с висока якост в каналите. Използвайки хидравлични крикове, вие напрежение на нишките към необходимата сила. Накрая ги заключвате на място с котви и обикновено разяждате каналите, за да предпазите стоманата от корозия.
Избор на оборудване и материали
Имате нужда от хидравлични крикове, калибрирани измервателни уреди и устройства за закрепване, оценени за вашия дизайнерски товар. Изберете нишките с правилния клас, съвместно, че 250 ksi е често срещано за предварително напрежение, 270 ksi за оразмеряване след напрежение и канали, за да позволят потока на фугиращите потоци около сухожилията. Изберете фугираща фугираща, която съответства на местните стандарти за смесване, за да осигурите пълно покритие и дългосрочна издръжливост.
Типични случаи на употреба
Ще видите системи след напрежение в сгради с високи сгради, където по-тънките плочи спестяват тегло и височина. Покривите на складовете с дълги разстояния го използват, за да избегнат междинни опори. Тунелите и гаражите за паркиране също се възползват, тъй като след напрежението спомага за контрол на напукване и течове в тежки среди.
Предварително напрежение срещу след напрежение: Бърз поглед върху основните разлики
Когато сравнявате предварително напрежението и след напрежението, първото нещо, което трябва да забележите, е, когато се случи напрежението.
Сравнение на времето за строителство
Предварителната конструкция включва разтягане на стоманените нишки, преди да излеете бетона. След като бетонът лекува, нишките се отделят, заключвайки се в силата на компресия. Този процес се извършва във фабрична среда. Строителството след напрежение е обратното; Бетонът се излива в празна тръба и след като се втвърди, стоманените пръти се затегнат и закотвят и се напрегнат на място.
Използване на материали
Предварителните членове използват предварително напрегнати нишки, държани от котви за кастинг. Имате нужда от по -малко канали и разтвор, но трябва да координирате опънато легло в растението. След опънатите системи използват хардуер за канали, разтвор и закрепване на място. Това означава, че носите допълнителни материали-пластични или метални канали, тръби за фугиране и полеви крикове.
Структурни разлики в производителността
Ще видите отлично устойчивост на пукнатини и в двата метода, но след напрежението често предлага по-добър дългосрочен контрол на отклонението, защото можете да регулирате напрежението след втвърдяването. Предварителното напрежение дава равномерна компресия, но може да загуби някаква сила с течение на времето от пълзене и свиване. И двете системи продължават десетилетия, когато следвате правилната поддръжка.
Обща цена на собственост и устойчивост
Когато избирате между предварително напрегнати и след опънати бетон, е умно да разгледате дългосрочните разходи и въздействието върху околната среда, а не само цената.
Сравнителен материал, трудова и формулярна работа
Предварителният бетон обикновено струва повече в растението, защото се нуждаете от опънати легла и специализирани нишки. Въпреки това, трудът и формата на място са по-прости не-канали или линии за фугиране за инсталиране. След опънатите системи спестяват от работата на растенията, но добавят разходи в полето за канали, разтвор, хидравлични крикове и допълнителен труд. При голям проект може да похарчите 5–10% повече за настройката на полето с след напрежение, но спестете 3–5% за фабрична работа.
Загуби на предварително напрежение и разходи за повторно опъване с течение на времето
И двете системи губят известно напрежение като бетонни лечения и възрасти. Предварителните нишки могат да загубят 5–8% от силата си през първата година поради пълзене и свиване. Вие изграждате тази загуба в първоначалното напрежение, така че по -късно няма допълнителни разходи. Сухожилищата след напрежение могат да бъдат повторно напрегнати, ако загубите надвишават ограниченията, но преустройството изисква труд, ремонт на разтвори и наем на оборудване. План за възможно увеличение на бюджета от 2–4%.
Въглероден отпечатък и рециклируемост на сухожилията и бетона
Предварителното напрежение често намалява обема на бетона чрез подобряване на товарния капацитет, като намалява съвместните емисии с до 10% на проект. Структурите след напрежение използват повече фугиращи и канали, но позволяват по-тънки плочи, които също могат да понижат употребата на цимент. Стоманените сухожилия и в двата метода са напълно рециклируеми. В края на живота можете да смачкате бетон за агрегиране и рециклиране на стоманени нишки, като предпазвате отпадъците от депата.
Проучване на случая на ROI: 50- годишен анализ на живота на услугите
Представете си триетажен гараж за паркиране. Предварителният дизайн струва 1,2 милиона долара предварително, докато версията след напрежение е 1 милион долара. Над 50 години, предварително напрегнат гараж спестява $ 250, 000 в поддръжка и енергия поради по -малко пукнатини и по -строги фуги. Това означава нетна печалба от $ 50, 000, увеличаване на вашата възвръщаемост на инвестициите и показване, че малко по -високата първоначална инвестиция се изплаща с течение на времето.
Разширено сравнение: Предимства, предизвикателства и ръководство за решения
Когато се изправяте предни срещу бетон с пост на напрегнато, искате ясен външен вид, плюс прост начин да изберете правилната система за вашия проект.
Изпълнение срещу компромиси с разходите
Предварителният бетон ви дава еднакво компресия с минимална полева работа, но вие плащате повече отпред за оборудване за леене на легла и специализирани нишки. След напрежението намалява фабричните разходи и ви позволява да наливате по-тънки плочи на място, но въпреки това инвестирате в канали, разтвор и съоръжения за крик.
Логистика на сайта и въздействия върху графика
С предварително напрежение зависете от графиците на растенията и времето за транспортиране, но екипажите на място са по-малки и поставянето е бързо. След напрежението ви освобождава от наличността на растенията, като ви оставя да се хвърля на място. Бъдете готови за допълнителни дни на опъване на операции и нуждата от квалифицирани оператори на Джак.
Избор на правилната система
< 30 ft → Prestressing is cost-effective and simple.
30–60 фута → след напрежение предлага по-тънки плочи и по-добро управление на отклонението.
60 фута → Посцелените греди се справят най-добре с тежки товари.
Оценете достъпа до сайта
Ограничена близост до растенията → Изберете след напрежение.
Тесен график, минимални екипажи → Облегнати на предварително напрежение.
Оценете приоритетите на бюджета
По-ниска първоначална цена на растението → победи след напрежение.
По-малко задачи на място → печалби за предварително напрежение.
Използвайте това бързо ръководство, за да балансирате производителността, разходите и логистиката, така че винаги избирате бетонната система, която отговаря на вашите нужди.
Предварителни съображения за дизайн на бетон
Когато проектирате предварително напрегнат член, два големи фактора ръководят вашия избор: профилът на сухожилието и как се справяте с загубите на напрежение.
Видове профили на сухожилията и критерии за подбор
Можете да изберете прав профил, когато са необходими товари или са необходими само малки сили на натиск. Драпиран (приветлив) профил следва формата на диаграмата на моментът на огъване, повишавайки ефективността, когато товарите пик в средата.
Изберете направо, ако пеените са къси (под 20 фута) и огъването е минимално. Използвайте драпирани нишки за по -дълги петна или където очаквате по -високи моменти. Също така, помислете за изискванията на покритието по-дълбоките завеси се нуждаят от по-конкретно покритие, за да избегнете корозия.
Механизми за загуба на предварително напрежение и стратегии за смекчаване
След като напрежение и закотвите нишките, бетонът бавно губи сила чрез еластично скъсяване, пълзене и свиване. Еластичното скъсяване се случва веднага, когато прехвърлите товара. Пълзене и свиване се разгръщат в продължение на месеци или години.
За да компенсирате тези загуби, можете да напрегнете с изчислена сума при кастинг. Изборът на бетон с ниска креап и висока якост също помага. Друг трик е използването на непроменени системи, които позволяват на нишките да се движат леко, намалявайки стреса върху бетона.
Разбирайки профили и загуби, вие се уверявате, че вашият предварително напрегнат елемент остава силен и без пукнатина в продължение на десетилетия.
Издръжливост и поддръжка през експлоатационния живот
Бетонните елементи могат да продължат десетилетия, но само ако ги защитавате и инспектирате редовно.
Методи за защита на корозия
Стоманените сухожилия са изправени пред корозия, ако водата или хлоридите ги достигнат. Можете да напълните канали с разтвор, за да запечатате влагата. За допълнителна защита използвайте напълнени с мазнини, пластмасови нишки в неопределени системи. Добавянето на корозионни инхибитори към бетонната смес също помага за забавяне на ръждата.
Техники за проверка и NDT
За да хванете проблеми рано, използвайте визуални проверки и прости инструменти като звукови чукове. За скрити дефекти методите за неразрушителни тестове (NDT) работят добре. Ултразвуковото тестване може да локализира пукнатини или празнини вътре. Изтичането на магнитен поток ви помага да видите стоманена корозия без пробиване. Редовно проверявайте зоните на котвата и качеството на разтвора.
Препоръчителни интервали за поддръжка и контролни списъци
Година 1: Проверете за течове и състояние на фугиране на всеки три месеца.
Години 2–5: Правете визуални проучвания на NDT и тестови натоварвания на котва.
Използвайте контролен списък: Целостта на разтвора, показанията на напрежението на нишката, видимите пукнатини и дренажа на водата.
Следвайки тези стъпки, вие поддържате своите предварително напрегнати или напрегнати членове да звучат, безопасни и издръжливи за години напред. и NDT проверява два пъти годишно.
На всеки 5 години: Извършвайте пълни проучвания на NDT и тестови натоварвания на котва.
Използвайте контролен списък: Целостта на разтвора, показанията на напрежението на нишката, видимите пукнатини и дренажа на водата.
Следвайки тези стъпки, вие поддържате своите предварително напрегнати или напрегнати членове да звучат, безопасни и издръжливи за години напред.

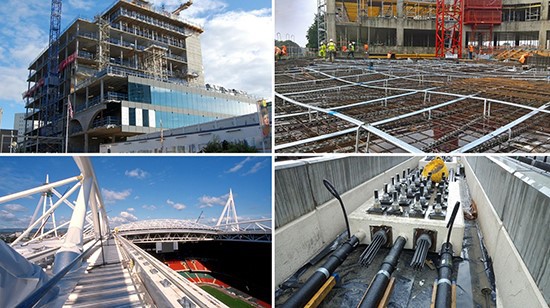

Индустриални приложения
Преди да се потопите в конкретни случаи на употреба, това помага да се разбере защо тези методи имат значение в реални проекти. Независимо дали обхващате откритата вода или поддържате тежки машини, правилната бетонна система ви дава сила, устойчивост на пукнатини и по -дълъг експлоатационен живот. В следващите раздели ще откриете как се изпълнява предварително напрегнат и след опънат бетон в мостове, сгради и индустриални подове.
Мостове и кръстосани мостове
Ще видите предварително напрегнати и след напрегнати бетон в мостове с дълги разстояния и кръстосани виадукти. Тези структури изискват висока здравина и контрол на пукнатините при интензивен трафик и вятър. Чрез опъване на стомана преди или след леене, вие поддържате мостовите палуби тънки, но издръжливи.
Предварителното напрежение ви помага да хвърляте лъчи извън сайта и да ги транспортирате на дълги разстояния.
Търговски и жилищни сгради
В гаражи за паркиране и офис етажи, предварително напрегнати и напрегнати плочи ви позволяват да обхващате широки райони без колони. Получавате отворени оформления и по -бърза конструкция, тъй като са необходими по -малко греди и опори. Това означава, че можете да завършите проекти по -рано и да дадете на наемателите по -използваемо пространство.
Тежки подове и индустриални платформи
Фабриките и складовете изискват етажи, които се противопоставят на тежки товари от мотокари и машини. Пост напрегнатите плочи се справят с тези напрежения, като поддържат бетона при постоянно компресиране. Ще видите по -малко стави и пукнатини, което намалява поддръжката и поддържа операциите безпроблемно. Понякога работи и предварително напрегнат дизайн, особено когато се нуждаете от бърза инсталация на панела.
Независимо дали изграждате мост, висок етаж или складова палуба, тези бетонни методи ви дават силата и издръжливостта, която вашият проект изисква.
Най -добрите практики за управление на риска и безопасност
Когато работите с обтегнатия бетон, запазването на всички е също толкова важно, колкото и да се прави правилната конструкция.
Общи режими на отказ
Стоманените сухожилия могат да щракнат или котвите могат да се изплъзват, ако претоварването или корозията ги отслаби. Бетонът може да се напука в зоните на котвата, ако напрежението се концентрира там. Разтворът на канала може да изтече, което позволява да се образува ръжда. Познаването на тези рискове ви помага да наблюдавате предупредителни знаци.
Протоколи за безопасност на сайта за операции за опъване
Преди да опънете, одовайте от зоната най -малко на 10 фута от формата си. Само обучените оператори трябва да обработват хидравлични крикове и те трябва да следват последователността на производителя за налягане и освобождаване на напрежение. Винаги проверявайте показанията на габаритите два пъти и никога не стойте директно зад сухожилие по време на крик.
Препоръчителни процедури за ЛПС и спешни случаи
Носете щит за лице, ръкавици с тежко натоварване и резистентни ръкави, за да се предпазите от гръб. Твърдите шапки и ботушите за безопасност са задължителни. Дръжте комплект за първа помощ и станция за измиване на очи наблизо. При спешни случаи изключете крикове незабавно, евакуирайте района и се обадете на медицинска помощ на място.
Чрез разбиране на режимите на отказ, прилагането на строги протоколи и правилно оборудване на екипа си, ще намалите произшествията и ще поддържате предварително напрегнатия или след напрегнатия проект.
Резюме
Видяхте как работи предварително напрегнато и след напрегнато бетон: Едно напрежение преди леене, а другият след бетона се втвърдява. Всеки метод носи своето предимство, което препречи, предлага равномерно компресия от самото начало, докато след опъването ви дава гъвкавост и по-тънки плочи на място. Научихте за материалните разходи, мерките за издръжливост, протоколите за безопасност и използването на реалния свят в мостове, сгради и индустриални етажи. Чрез претегляне на фактори като кодове, разходи за жизнен цикъл и поддръжка можете да изберете правилната система за вашия проект. Въоръжени с тези знания, вие сте готови да планирате по-интелигентни, да изграждате по-силни и да осигурите дългосрочни резултати.
