Ако работите с металообработващи машини, особено прецизни машинни инструменти като Surface Grinders, вероятно сте използвали магнитни патрони. Тези устройства играят решаваща роля в процеса на обработка, като твърдо държат черни материали по време на операции за рязане, смилане или пробиване. Независимо дали произвеждате инструменти, обработвате производствени задачи или извършвате поддръжкаCNC машини, Магнитните патрони могат да помогнат за подобряване на стабилността, прецизността и ефективността на работния процес.
Тази статия ще обясни какви са магнитните патрони, как работят и кога може да се наложи повторение. Също така ще научите как да използвате магнитни патрони и свързаните с тях рискове безопасно. Ако сте отговорни за осигуряването на безпроблемна работа на оборудването, това ръководство е за вас.
Какво е магнитен патронник
Магнитният патрон е устройство за обработка на работното стопанство, използвано при обработката за сигурно държане на феромагнитни материали като стомана и желязо. Той елиминира необходимостта от скоби или визи, като вместо това разчита на магнитна сила, за да закрепи частта. Това улеснява обработката на всички страни на детайла, без да се препозиционира. Ако често обработвате плоски или тънки - метални части, магнитен патронник може да спести време и да подобри точността. Механичното затягане не повреди частта и поддържа пълен контакт с повърхността на детайла.
Въпреки това, като всеки инструмент, магнитният патрон трябва да се използва правилно и да се поддържа в добро състояние. Ако повърхността е повредена или неравномерна, тя може да не задържи частта правилно. Тук влиза в игра обработка, така че разбирането как тези патрони работят е от решаващо значение.
Как работи магнитният патрон?
След като прочетох предишния раздел, вярвам, че сега разбирате какво е магнитен патрон. И така, как работи? Магнитният патрон използва магнетизъм, за да държи метални части на място. Това може да звучи сложно, но принципът е прост. Моля, продължете да четете.
Магнитното поле
Вътре в Чък магнитите са подредени по модел. Когато се активират, или чрез електричество (в електромагнитни патрони), или чрез завъртане на дръжка (в постоянен магнитен патрон), тези магнити генерират магнитно поле през горната повърхност. Ако детайлът ви е направен от магнитен материал, полето го дърпа здраво към повърхността на Чък.
Задържаща сила
Захранващата сила зависи от няколко неща:
Материалът на вашата детайл.
Колко плоско и гладко е дъното на частта.
Колко чиста и изравнена е повърхността на патронника.
Ако и двете повърхности са в добра форма, силата на задържане е достатъчно силна, за да устои на страничните сили от смилане или рязане.
Включване и изключване на контрола
Едно от ключовите предимства е контролът. Можете да включите магнита, за да задържите частта и да я изключите, за да я освободите. Няма нужда да разхлабите болтове или скоби, само едно движение и сте готови.
Видове магнитни патрони и тяхната обработка
Има много различни видове магнитни патрони и не всички могат да бъдат обработени по един и същи начин. Всеки тип има своята уникална вътрешна структура, метод на работа и дизайн на повърхността. Преди да обмислите обработването на магнитен патрон, важно е да разберете какъв тип патронник използвате.

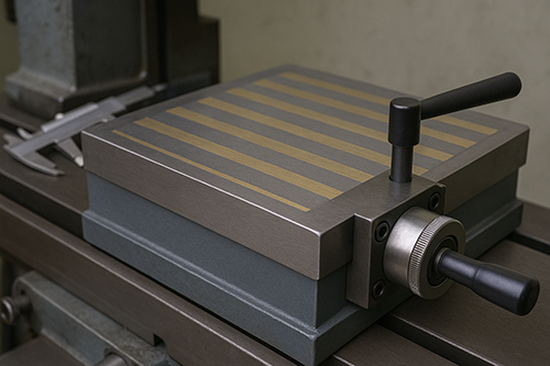

Постоянни магнитни патрони
Постоянни магнитни патрониИзползвайте силни магнити и механичен превключвател, за да контролирате и изключите магнитното поле. По време на експлоатация не се изисква мощност.
Можете да обработвате горната повърхност на постоянен магнитен патрон, но се препоръчва предпазливост. Премахването на твърде много материал може да отслаби магнитната верига или да повреди модела на магнитния полюс. Ако горната повърхност е неравномерна или износена, можете да извършите леки повърхностни шлифования, но не забравяйте да следвате границите на постоянния магнитен патрон.
Електромагнитни патрони
Електромагнитни патрониРазчитайте на електрически ток, за да генерирате магнитно поле. Те могат точно да контролират силата на затягане, но спират да работят, когато захранването бъде отстранено.
Обработката на тези патрони изисква екстремна грижа. Мнозина имат вътрешни намотки и ламинирани стоманени конструкции, разположени точно под повърхността. Смилането твърде дълбоко може да се нарязва на тези намотки. В повечето случаи е разрешено само незначително прецизиране на повърхността.
Електро постоянни магнитни патрони
Електро постоянни магнитни патрони са хибрид. Захранването е необходимо само за включване или изключване на магнита, а не за поддържане. Те са популярни за CNC и тежки - настройки за дълг.
Повечето електро постоянни патронници могат да бъдат възстановени, но отново, само в безопасни допустими отклонения. Обработката твърде далеч ще намали мощността на задържането или ще съсипе изцяло патронника.
Така че преди да се повдига всеки магнитен патрон, винаги проверявайте типа, изграждането и надбавката му за обработка.
Общи проблеми с магнитния патрон, които водят до обработка
С течение на времето магнитните патрони могат да развият повърхностни проблеми, които влияят на тяхната работа. Когато частите не се залепват равномерно или не са плоски, е необходимо повторно раздвижване. Нека разгледаме някои често срещани проблеми, които могат да накарат магнитните патрони да изискват повторно настройване на настройката на вашия машинен инструмент.

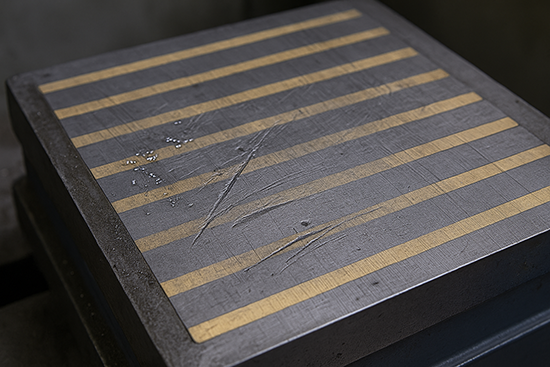

Повърхностно износване от многократна употреба
Ежедневно затягане и разкопчаване причиняват износване. Чипс, прах и охлаждаща течност могат да се смилат на повърхността. Докато горната плоча се износва, тя губи своята плоскост и хватка. Дори леките спадове или канали могат да затруднят прецизността. Тогава светлинно смилане може да възстанови повърхността и да върне надеждно държане.
Щети от прегряване
Изпълнението на патрон за дълги часове, особено електромагнитен тип, може да доведе до натрупване на топлина. Ако патронникът стане твърде горещ, термичното изкривяване може да промени формата на повърхността. Това създава високи и ниски петна, които пречат на точното затягане. Ако забележите изкривяване или непоследователно налягане, леката обработка може да помогне, но не вървете твърде дълбоко.
Случайно въздействие или удари с инструменти
Понякога се случват грешки. Изпуснато част или срив на инструмента може да влезе или да изтръгне лицето на Чък. Дори малките белези влияят на това колко добре магнитът държи части плоски. Ако щетите са плитки, обикновено можете да я смилате достатъчно, за да го поправите.
Неравномерни височини на полюс
На някои парчета, особено по -старите, магнитните стълбове могат да станат неравномерни. Това затруднява държането на тънки или плоски детайли. Лекото повърхност помага равномерното на полюсите и възстановяването на силата на задържане.
Във всички тези случаи обработката е ремонт и трябва да се предприемат внимателни измервания преди и след операцията, за да се избегне прекаляване с нея.
Рискове от обработка на магнитни патрони и как да ги избягваме
Обработката на магнитен патрон може да поправи повърхността си, но също така носи рискове. Ако не сте внимателни, една малка грешка може да доведе до големи проблеми, като недостатъчна задържане или дори щети на патронника. Ето какво да внимавате и как да избягвате проблеми, докато работите върху вашия машинен инструмент.
Над - смилайки горната плоча
Всеки магнитен патронник има ограничена работна повърхност. Тази горна плоча е направена за обработка на износване, но само до точка. Ако смилате твърде много, може да изложите системата на магнитите отдолу. След като това се случи, Чък губи сила - и не можете да го отмените.
Какво да правя:
Винаги проверявайте дебелината на плочата преди обработката. Използвайте индикатор за набиране, за да видите колко материал трябва да бъде премахнат и само свалете минимума.
Отслабване на магнитното поле
Смилането на патронника, докато се изключва, може да намали точността и да измести вътрешните части. Това може да причини непоследователна сила на задържане по -късно.
Какво да правя:
Винаги машина с включен магнитният патрон. Това държи полюсите заключени на място и осигурява плоска, стабилна повърхност по време на смилане.
Неравномерно повърхностно покритие
Ако вашата настройка на шлайфане не е подравнена или проходите ви са твърде агресивни, можете да създадете спадове или вълни по повърхността.
Какво да правя:
Използвайте фино колело, направете светлинни проходи и двойно - проверете настройката си. Прецизни въпроси.
Дръжте повърхността чиста
Прахът, металните чипове и остатъците от охлаждащата течност могат да се натрупат бързо.
Какво да правя:
Избършете патронника след всяка употреба. Използвайте мека кърпа или четка. Ако стане мазен, използвайте нежен обезмаслител - Никога не е прекалено сурово или корозивно.
Проверете за ръжда и корозия
Влагата е истинска заплаха, особено във влажна среда. С течение на времето ръждата може да се образува и да повлияе на точността на повърхността.
Какво да правя:
Нанесете леко покритие на превантивно масло от ръжда, когато патронникът не се използва. И винаги го изсушавайте напълно след експозиция на охлаждащата течност.
Ръководство за закупуване на магнитен патронник
Когато сте готови да си купите магнитна чаша, важно е да изберете такава, която отговаря на вашия стил на работа и материали, както и на вашия тип машинен инструмент. Няма един размер - - пасва - цялото решение, така че помислете за вашите нужди, преди да вземете решение.
Разберете какво ще държите
Започнете, като разгледате видовете части, с които обикновено работите.
Те са малки, тънки или странно оформени?
Изискват ли фини облицовки или премахване на тежки запаси?
Ще го използвате ли върху повърхностна мелница, фрезова машина или струг?
Отговорите ви помагат да решите дали да изберете постоянен магнитен патронник или електромагнитен. Постоянните типове не се нуждаят от мощност и са надеждни за повечето общи задачи за смилане. Електромагнитните патрони предлагат повече контрол, което е полезно за прецизност или трудни настройки.
Размер и полюс в стила на полюс
Искате патронник, който съответства на вашата машина на машината и размера на частта. Големи патронници за отпадъци и мощност. Намалените ограничават вашите възможности.
Типът на полюса също играе роля:
Фините полюсни патрони работят по -добре за малки, тънки части.
Стандартните или широки полюсни патрони са подходящи за по -големи детайли и по -груби операции.
Лесна употреба и поддръжка
Изберете патрон с функции, които улесняват живота - прости контроли, траен корпус и лесно почистване. Магнитната якост трябва да бъде стабилна и лесна за ангажиране или освобождаване.
И накрая, не забравяйте подкрепата. Уверете се, че части и услуга са налични, само в случай, че нещо се обърка.
Ако търсите да закупите магнитен патронник, който осигурява както производителност, така и надеждност, Great Magtech е доставчикът, на който можете да разчитате. С години опит в магнитната технология и богат избор от магнитни патронници за смилане, смилане и завъртане на приложения, Great Magtech ви помага да намерите правилното решение за вашия магазин. Независимо дали се нуждаете от постоянен магнитен патронник или електромагнитен модел, те предлагат персонализирани опции, които да съответстват на вашите специфични нужди.
Заключение
Магнитните патрони могат да издържат на леката обработка, но това трябва да бъде внимателно контролирано, за да се избегне вътрешно повреда на вашето обработващо оборудване. Редовното почистване и правилната употреба могат да помогнат за намаляване на необходимостта от възобновяване. Правилната поддръжка и използването на защитни горни плочи могат да разрешат проблеми, без да се врязват в патронника. Ако износването е тежко, замяната на патронника може да бъде по -добър вариант. За надежден избор се доверете на Great Magtech.
